Endüstri Tasarımında Elektromekanik Uygulamaları

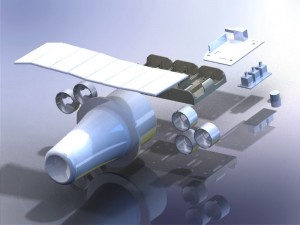

Üç boyutlu ortamda yaklaşık yerlerine yerleştirilmiş parçalar
3d ortamda parçalar

Tasarımın dışarıdan içeri doğru değil, içeriden dışarıya doğru gerçekleştirildiği bu yeni yöntemde, öncelikle ürünün bünyesindeki tüm elektromekanik yapı araştırılarak, aday parça ve sistemler belirlenir. Bunlar üç boyutlu ortamda bir araya getirilerek, ürünün çalışması-kullanımı sırasında alacakları öngörülen yerlere yerleştirilirler.

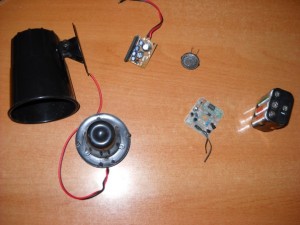

Ürün bünyesindeki parçalar
Ürün bünyesindeki parçalar

Sonraki aşamada ürünün alacağı biçim, kullanım ilişkileri vs her tür endüstri tasarımı kararı, yapılacak eskizlerle birlikte alınır.

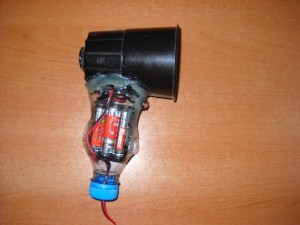

Sadece ürün sisteminin çalışırlığını test eden, ürün teknik prototipi
Ürünün mühendislik prototipi
sonraki eskizler

Eskizlerin gerçekçilik düzeyi arttıkça, kalıcı olacağı düşünülen ana formdan başlanarak eldeki tasarım üç boyutlu ortama aktarılabilir.

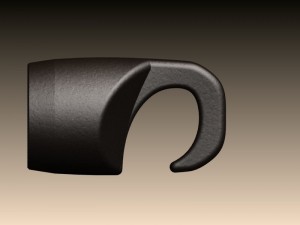

İlk biçim
İlk 3D Model

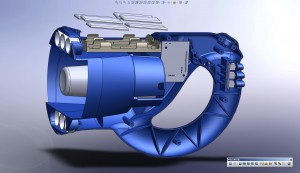

Mekanik Yerleşim
Aktarılan ilk üç boyutlu biçim, yeni eskizlerle gelişen tasarımı yansıtacak şekilde güncellenir. Tüm bu süreç sırasında, ilk başta gerçekleştirilen elektromekanik sistem araştırmasının sonucu gözönüne alınarak çalışılır. Ürün formu, programı, çalışması vs tüm kararların, sonuçta üretilecek ürünün altyapısıyla çelişmeyecek şekilde alınması önemlidir. Bu yaklaşım, üretim, kullanım sırasında karşılaşılabilecek sorunlar, ürün ömrü ve ürün ömrü boyu gerekebilecek servis hizmetlerinin de birlikte kolayca değerlendirilebilmesini sağlayacaktır.
Yan görünüş, üstte batarya şarjı için kullanılacak güneş modülleri.
Mekanik Yerleşim
Ulaşılan Durum
